本页面将帮助您快速了解净化器的硬件结构、过滤系统以及控制面板功能，从而更高效、安全地使用设备。
¶ 1.结构介绍
¶ 1.1 控制面板
控制面板由状态指示区域和实体按键组成，可直接对净化器进行操作。
¶ 1.1.1控制面板作用
通过该面板，您可以：
- 实时查看空气质量（PM10 AQI）
- 查看各层滤芯的剩余寿命
- 确认连接状态与工作模式
- 控制电源、风速档位及蓝牙连接

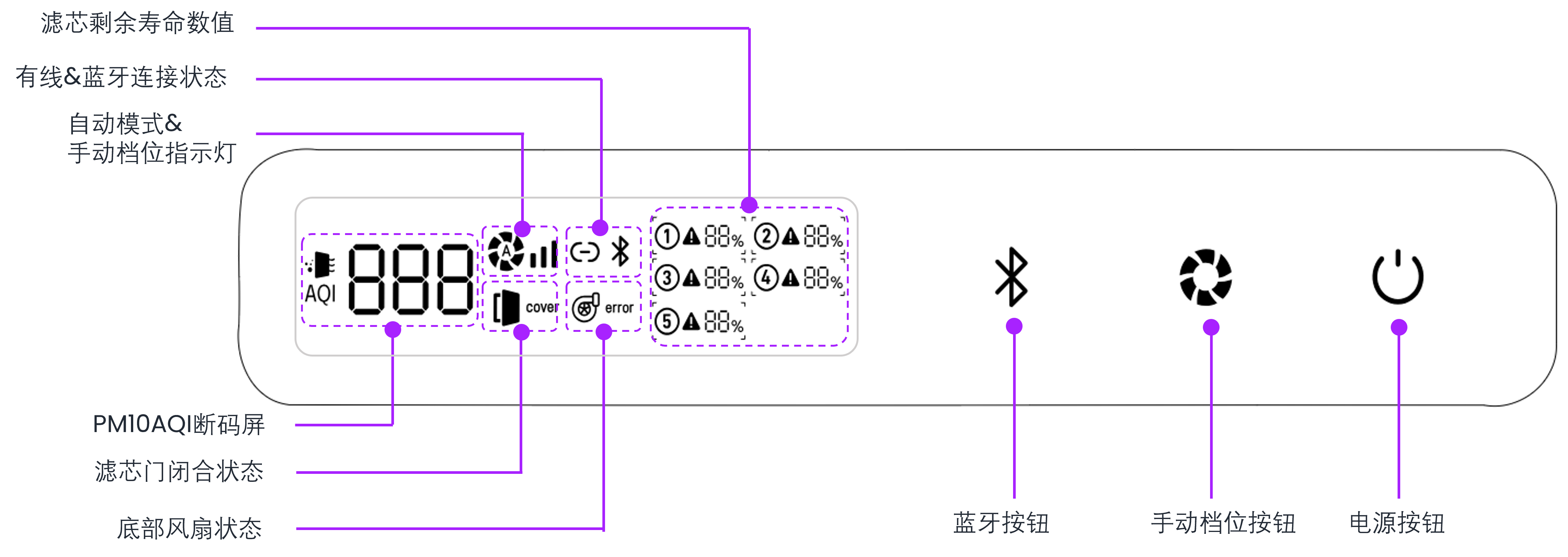

¶ 1.1.2 控制面板显示说明
| 指示灯 | 图标 | 指示灯状态 | 设备状态 |
|---|---|---|---|
| PM10AQI |  |
常亮 | 显示净化后空气的实时 PM10 空气质量数值 |
| 自动模式 |  |
常亮 | 根据加工状态自动调节风速 |
| 1档 |  |
常亮 | 风扇在 1 档运行 |
| 2档 |  |
常亮 | 风扇在 2 档运行 |
| 3档 |  |
常亮 | 风扇在 3 档运行 |
| 连接状态 |  |
熄灭 | 有线连接未建立 |
| 常亮 | 已通过数据线连接到设备 | ||
| 蓝牙状态 |  |
熄灭 | 蓝牙已关闭 |
| 闪烁 | 蓝牙正在等待连接 | ||
| 常亮 | 蓝牙已连接 | ||
| 盖板状态 |  |
熄灭 | 净化器盖板已关闭 |
| 常亮 | 净化器盖板已打开（设备将无法启动） | ||
| 故障指示灯 |  |
熄灭 | 电机正常 |
| 闪烁 | 电机堵转 或风扇故障 | ||
| 滤芯状态 |  |
常亮 | 滤芯正常（显示剩余寿命，如 98%） |
 |
闪烁 | 滤芯需要更换（寿命为 0%） | |
 |
闪烁 | 未检测到滤芯（检查安装是否正确） |
¶ 1.2 前盖板
- 用于保护内部五级过滤系统
- 当滤芯仓门未正确关闭时，设备将无法运行
- 面板上的仓门状态指示灯会提示异常状态
- 采用磁吸式结构，方便在更换滤芯时快速拆装

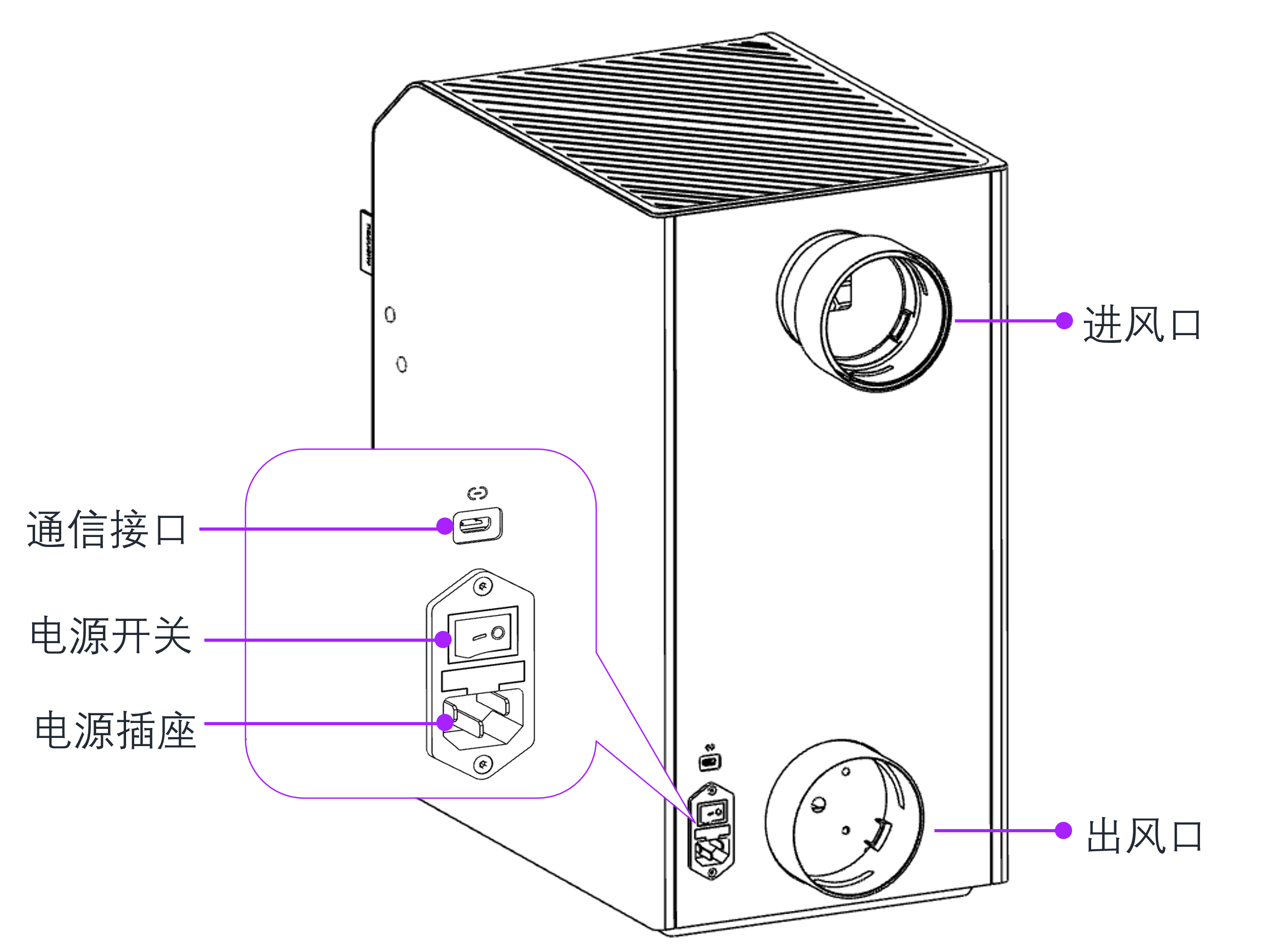

¶ 1.3 通信接口
- 用于与激光雕刻机进行有线通信
- 连接后可实现：
- 由雕刻机远程控制净化器
- 在雕刻机界面查看滤芯寿命
- 自动模式下根据加工状态智能调节风速
¶ 1.4 电源开关
- 净化器的主电源开关
- 使用前需将该开关拨至 ON 状态，设备方可正常工作
¶ 1.5 电源插座
- 用于连接随设备附带的电源线
- 请确保所使用的电源电压与设备铭牌标注的额定电压一致
¶ 1.6 进风口
- 用于接收来自激光雕刻机的烟雾和空气
- 需通过排烟管道与激光雕刻机的排烟接口连接
- 进入的烟雾将依次通过五级过滤系统进行净化
¶ 1.7 出风口
- 净化后的空气从此处排出
- 由于排出的空气已被过滤，默认情况下无需外接排气管
- 如需将废气排至室外，可在此处连接排烟管道
¶ 2.滤芯介绍
空气净化器采用五级过滤结构，针对激光雕刻过程中产生的烟雾、粉尘及有害气体进行分层处理。每一层滤芯均可单独更换。
- 净化器采用高效的5级过滤系统，确保输出洁净空气。
| 层级 | 滤芯类型 | 主要作用 |
|---|---|---|
| 第 1 层 | F8 初效滤芯 | 拦截大颗粒粉尘、碎屑及粗颗粒烟尘，保护后级滤芯并延长整体使用寿命 |
| 第 2 层 | H11 高效滤芯 | 过滤细微烟雾颗粒、PM2.5 及激光加工产生的悬浮颗粒物 |
| 第 3 层 | 颗粒活性炭滤芯 | 高碘值颗粒活性炭，用于吸附异味、VOC 及有害气体 |
| 第 4 层 | 高密度碳布滤芯 | 提升气体吸附效率，增强整体除味和有害气体过滤能力 |
| 第 5 层 | H13 高效滤芯 | 最终过滤阶段，捕捉超细颗粒物，确保排出空气洁净安全 |
该多层设计同时兼顾颗粒过滤与气体吸附，适用于木材、亚克力、皮革等多种激光加工材料。
