气泵是激光雕刻机的重要辅助设备，能够提供稳定气流，用于排除加工过程中产生的烟雾和碎屑，保持雕刻区域清洁，防止材料烧焦，同时保护激光镜头。气泵可根据加工需求自动或手动调节风量，保证雕刻和切割过程的顺利进行。
¶ 1.包装清单
收到产品后，请检查包装是否包含以下物品：
| 序号 | 图示 | 名称 |
|---|---|---|
1 |
 |
气泵 |
2 |
 |
Mini-B 转 Mini-B数据线 |
3 |
 |
电源适配器 |
4 |
 |
0.8mm Tube |
5 |
 |
6mm OD气动直插式 外螺纹插接头 |
6 |
 |
气泵使用手册 |
¶ 2. 气泵参数
参数 |
数值 |
|---|---|
气流量 |
40 L/min（最大） |
气压 |
14.5 psi |
电源 |
AC 适配器 |
输入电压 |
24V |
输入电流 |
4A |
工作噪音 |
55 dB |
尺寸 |
167 mm × 105 mm × 147.7 mm |
重量 |
1.30 kg |
¶ 3.认识气泵

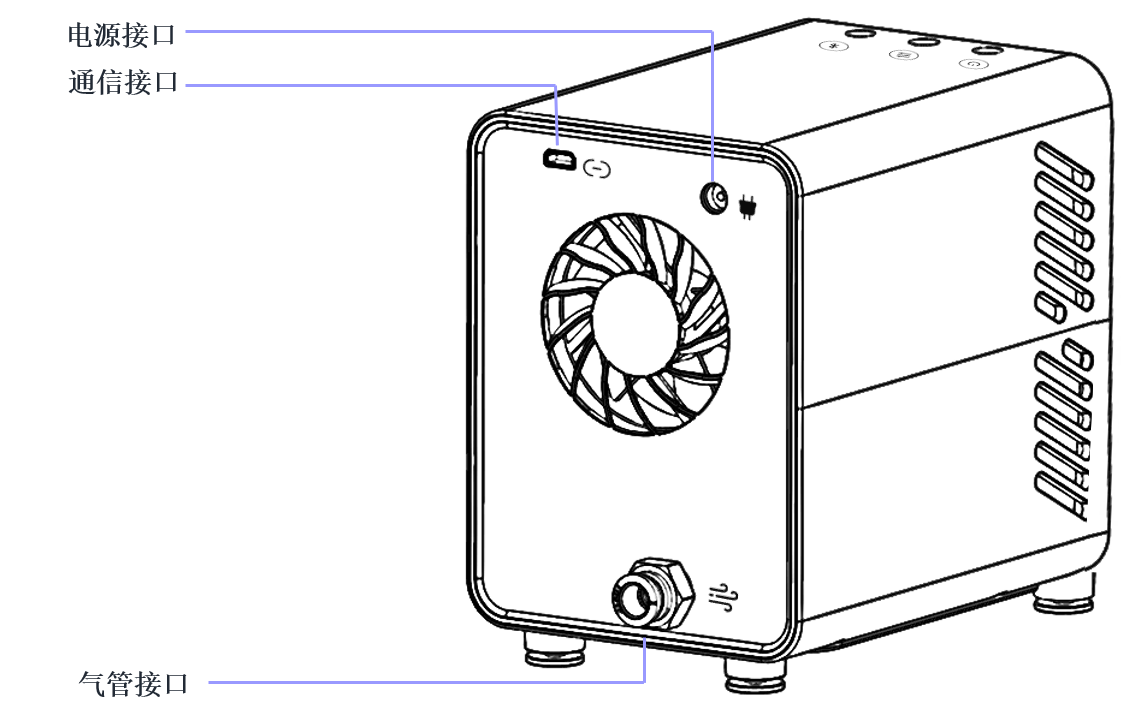

¶ 3.1 气泵接口说明
- 电源接口：为气泵提供稳定电源，确保设备在加工过程中可靠运行。
- 气管接口：连接气管输出气流，用于排烟、吹除碎屑。
- 通信接口：Mini-B接口，使用数据线连接雕刻机，实现气泵与设备的通信控制。
Aliencell的气泵与设备有USB通信和蓝牙通信两种方式。

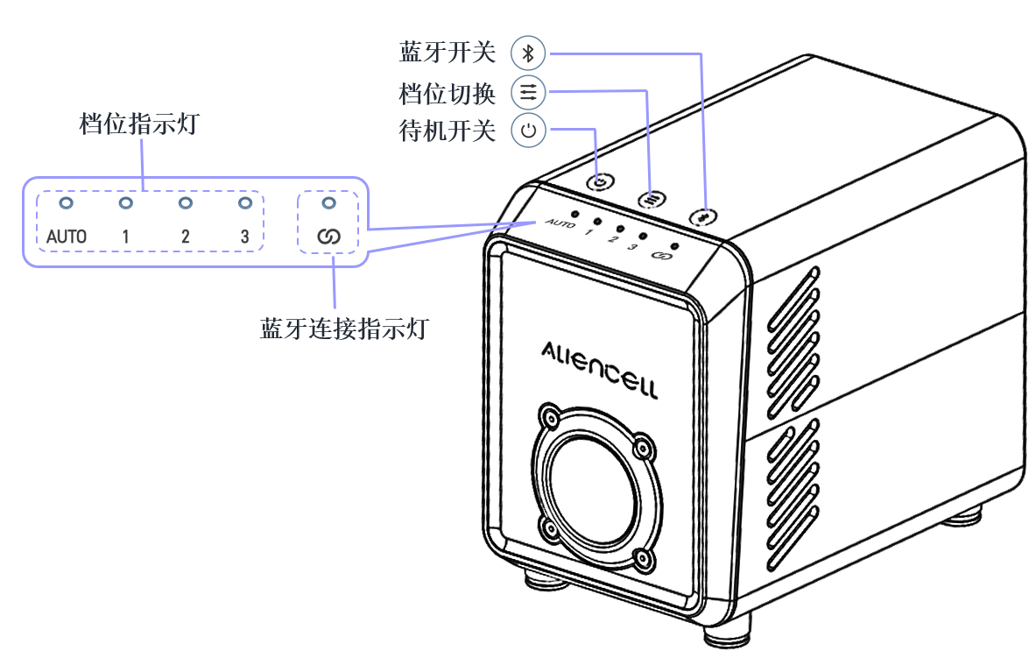

¶ 3.2 手动档位说明
轻触档位切换开关，可在气泵的气流模式间循环切换，循环的顺序为：AUTO - 1 - 2 - 3 - AUTO。
| 模块 | 指示灯状态 |
说明 |
|---|---|---|
AUTO |
 |
当前档位为Auto模式，气泵根据作业文件工作指令来切换气流开关和档位 |
1档 |
 |
当前档位为1档模式，最小气流，适合雕刻轻薄的材料 |
2档 |
 |
当前档位为2档模式，中等气流，适合一般切割或雕刻 |
3档 |
 |
当前档位为3档模式，最大气流，适合厚材料或高速切割 |
¶ 3.3 气泵蓝牙说明
¶ 3.3.1 蓝牙开关
 |
 |
打开蓝牙 |
轻触蓝牙开关1s后，蓝牙 指示灯不亮，表示蓝牙关闭 |
¶ 3.3.2 蓝牙连接指示灯说明
指示灯状态变化 |
指示灯状态描述 |
说明 |
|---|---|---|
 |
指示灯蓝灯闪烁 |
蓝牙等待连接 |
 |
蓝牙常亮 |
蓝牙已经连接 |
 |
指示灯红灯闪烁 |
异常 |
 |
指示灯不亮 |
蓝牙未打开 |
¶ 4. 安装气泵
以下是气泵结合Aliencell X1的安装教程。
¶ 4.1 使用气管连接气泵和设备的气管接口
插拔气管的时候，可以把接口处黑色圆圈压进去。
 |
 |
a.将气管推入气泵背部的出气接口 |
b. 将气管推入设备的进气接口 |
¶ 4.2 气泵接上电源
提前将气泵的电源适配器和电源线连接起来。
 |
 |
a.将电源线插入到气泵背后的电源接口 |
b. 电源线接到电源插座上 |
¶ 4.3 启动气泵
- 打开气泵电源，通过档位切换按钮调节气泵气流大小。
 |
- 如果想要确认气泵能正常吹气，你需要先将气泵切换到1、2、3中任意一档，然后用一张纸条放在激光模组下方，感受有风吹出则说明气泵正常工作。
 |
- 注意：执行作业前把气泵切换为Auto模式。
¶ 5.使用气泵
气泵支持数据线连接和蓝牙连接两种方式与设备通讯。
¶ 5.1 数据线连接
使用气泵随附的Mini-B数据线连接设备和气泵，是最稳定的通讯方式。
 |
 |
a.使用mini-B数据线接到气泵通信接口 |
b. 数据线另外一端接到设备的外设接口 |
¶ 5.2 蓝牙连接
使用蓝牙连接气泵和设备，可以减少线缆束缚，桌面更整洁。
- 开启气泵蓝牙: 点击气泵上的蓝牙开关。此时，气泵的蓝牙指示灯将闪烁蓝色灯光，表示其处于可发现状态。
-
在触控屏主页点击设置图标
找到并点击Bluetooth。 将页面右上角的 Bluetooth 开关 打开。 -
在 Other Devices 列表中查找目标气泵的蓝牙名称（例如
AC_Air00026）。点击目标名称，弹出连接确认框后点击 Connect（连接）。
¶ 5.3 控制气泵
您可以根据场景选择三种不同的控制方式：
¶ 5.3.1 手动控制
- 操作： 轻触气泵的手动档位，可以在Auto-1-2-3档之间进行切换。
- 场景： 无论机器处于何种状态，您都需要持续吹气，或需要手动微调气流大小时使用。
- 打开气泵电源，通过档位切换按钮调节气泵气流大小。
|
¶ 5.3.2 设备屏幕控制
在 X1 的触控屏上直接操作。
- 点击主页右侧功能栏中的
图标，屏幕下方会弹出当前连接的配件列表。 点击 Air Assist Set 进入气泵档位调节页面，可选择以下档位：
- OFF：关闭气泵
- 1：低档风量
- 2：中档风量
- 3：高档风量
- Auto：根据设备加工情况自动调节
¶ 5.3.3 LightBurn软件控制气泵启动
- 双击右侧的图层（Layer）进入 切割设置 (Cut Settings)。
- 找到 "Air" (吹气) 选项，将其开关拨至 ON (绿色)。
- 效果： 机器在加工该图层时，气泵会自动启动；该图层加工结束后自动停止。Auto模式下，气泵保持一定的气流。

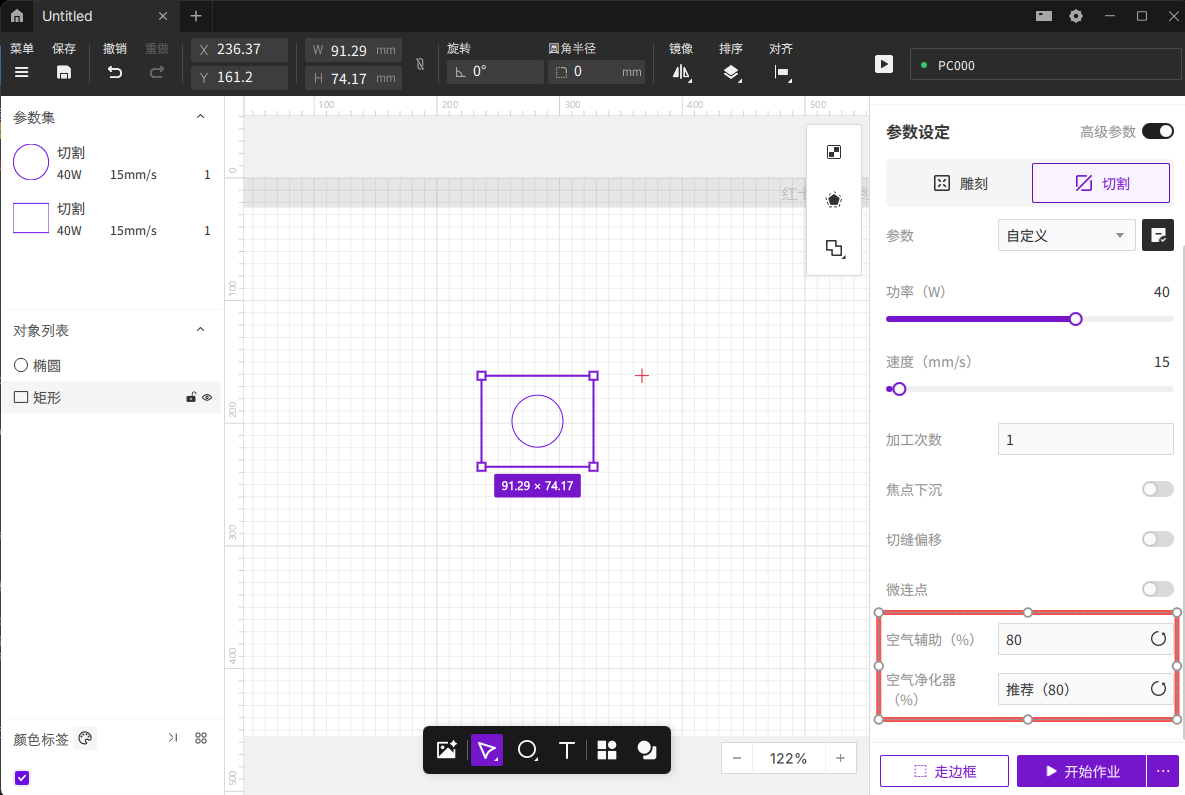

¶ 5.3.3 Aliencell Space软件控制气泵启动
在 Aliencell Space 软件中，针对不同的加工对象，开启高级功能后，可以直接在参数面板中设置气泵的风量百分比，实现针对不同图层的精确气流控制。
- 选中对象：在画布中点击选中您要加工的图形或图层。
- 开启高级模式：在软件右侧的参数面板顶部，找到 参数 栏，将右侧的开关拨至 高级参数 状态。
- 设置气量：在面板底部找到 空气辅助 选项，输入 0 到 100 之间的数值来控制气泵风量大小（例如：输入 80 代表 80% 风量；输入 0 代表在该图层加工时关闭气泵）。
¶ 5.4 气泵对加工结果的影响
激光雕刻或切割过程中，气泵 的作用往往被低估。 它通过持续吹出压缩空气，有效减少烟尘、焦化与烧痕，保持光路清洁，提升雕刻与切割边缘的质量。
¶ 5.4.1 对比示例
- 线条模糊且边缘发黑：在没有气流吹散的情况下，雕刻产生的烟雾和热量会聚集在加工区域。烟雾中的微粒会重新沉积在材料表面和切口边缘，导致线条边缘模糊不清，并形成明显的烟熏污渍。
- 严重的碳化和焦边：热量在加工点长时间积聚，导致材料过度燃烧，线条颜色变得更深、更黑，周围区域也出现了明显的烧焦痕迹。
 |
 |
|---|---|

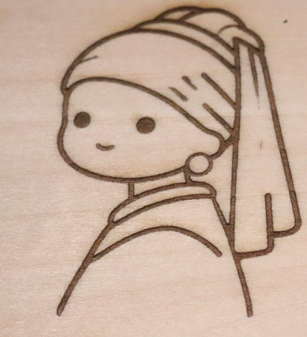

启用气泵：边缘清晰、烟尘少 |

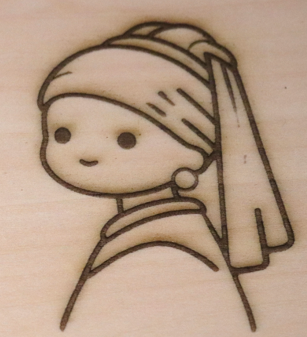

未启用气泵：边缘发黄、焦痕明显 |
¶ 5.4.2 气泵对加工质量的作用
- 减少烟尘与焦痕：气流在激光路径上形成保护层，防止高温烟雾附着。
- 提升切割穿透力：高压气流协助吹走熔渣，使切口更干净。
- 延长光学元件寿命：减少镜片受污染的概率。
- 提高安全性：降低烟雾与火星在设备内滞留的风险。
¶ 5.4.3 实际使用建议
加工过程中强烈建议使用气泵！
-
雕刻模式
- 建议使用小气流（如果使用Aliencell官方气泵，可以切换为手动挡的第1–2档位），既能吹走烟雾又不影响雕刻细节。
- 适合木材、皮革等易焦材料。
-
切割模式
- 建议使用中气流或大气流（如果使用Aliencell官方气泵，可以切换为手动挡的第3档位），确保切割面光滑无炭化。
- 适合亚克力、胶合板、厚木板。
使用Aliencell Space气泵，您可以在加工前将气泵的档位切换为Auto模式。在加工过程中，气泵会根据加工模式自动切换气流档位。
- 维护与安全
- 定期清洁激光模组的气嘴，防止灰尘或木屑堵塞气流出口。
- 定期检查气泵软管与接头，确保无漏气现象。
- 加工前确认气泵已开启，保证气流正常工作。
¶ 6.固件升级
为了获得更好的兼容性和新功能，请保持气泵固件为最新版本。
-
连接设备： 请务必使用 Mini-B 数据线 将气泵连接至设备（无法使用蓝牙升级）。
-
进入菜单： 点击
图标，在 General > Firmware 页面中，如 Newest Firmware 左侧出现升级的小箭头，表示有新固件可供升级。
-
更新固件： 点击 “Air Assist”右侧的小箭头，执行更新流程。
-
等待完成： 升级过程中请勿断电或拔线。升级完成后，气泵可能会自动重启。
¶ 7.故障排除
¶ Q1: 开始加工时气泵没有自动启动或自动关闭？
- 请升级至气泵最新固件。
- 检查连接： 确认数据线已插好，或蓝牙已连接（蓝灯常亮）。
- 检查软件设置： 在 LightBurn 对应图层中，确认 "Air" 开关已打开。
- 检查模式： 确认机器屏幕上的配件设置处于“Auto”或“软件控制”状态，而非“手动关闭”。
¶ Q2: 蓝牙无法连接？
- 确认气泵已通电。
- 将气泵靠近机器，避免信号干扰。
- 如果指示灯未闪烁蓝光，尝试长按旋钮（如支持）或断电重启气泵，让其重新进入配对模式。
¶ Q3: 气流变小或噪音过大？
- 检查管路： 检查导气管是否被折弯、打结或被机器压住。
- 检查进气口： 检查气泵侧面的进气风扇是否被灰尘或杂物堵塞。
- 检查喷嘴： 激光头端的出气喷嘴可能被切割产生的焦油或碎屑堵塞，请用酒精清理。
¶ Q4: 指示灯显示红色？
- 检气管如果插入气泵接口过深，可能会阻挡内部气路，导致气泵报错。请按压住接口处的黑色释放环 ，将气管向外拔出少许，确保气流顺畅。
- 请立即断开电源，检查进气口是否有异物卡住风扇。
- 静置 1 分钟后重新通电。如果红灯依旧常亮，请联系售后支持。
¶ 8. IC 注意事项
本设备符合加拿大创新、科学与经济发展部免许可RSS标准。使用本设备需遵守以下两条规定：
(1)本设备不得产生干扰；
(2)本设备必须接受任何干扰，包括可能导致设备异常工作的干扰。
为了符合RSS-102射频（RF）暴露指南，本设备在安装和使用时，应保证辐射源与人体之间至少保持20厘米的距离。仅使用随设备提供的天线。
¶ 9. FCC 警告
本设备符合美国联邦通信委员会（FCC）第15部分规定。使用本设备需遵守以下两条规定：
- 本设备不得产生有害干扰；
- 本设备必须接受接收到的任何干扰，包括可能导致设备异常工作的干扰。
任何未经负责合规方明确批准的更改或改动，可能会导致用户失去操作该设备的授权。
注意：本设备已通过测试，符合FCC第15部分关于B类数字设备的限值要求。这些限值旨在为住宅环境提供合理的有害干扰防护。本设备会产生、使用并可能辐射射频能量，如果未按说明安装和使用，可能会对无线电通信造成有害干扰。
但是，不能保证在特定安装环境中不会发生干扰。如果本设备确实对无线电或电视接收造成干扰（可通过开关设备进行判断），建议用户尝试以下一种或多种方法来消除干扰：
- 调整或重新定位接收天线；
- 增加设备与接收器之间的距离；
- 将设备接入与接收器不同电路的插座；
- 向经销商或经验丰富的无线/电视技术人员寻求帮助。
为了符合FCC射频暴露（RF Exposure）指南，本设备在安装和使用时，应保证辐射源与人体之间至少保持20厘米的距离。仅使用随设备提供的天线。
