¶ 1. 问题描述
在点击「走边框」按钮时，软件弹出报错提示：对象摆放位置超出走边框区域。
报错演示：
¶ 2. 原因分析
出现此报错通常有两种情况，请按顺序排查：
¶ 情况一：对象位于画布之外（最常见）
如果您的设计对象部分或全部放置在白色画布区域以外，点击「走边框」时会触发此报错。这是正常的边界保护机制。
¶ 情况二：对象位于红十字不可到达区域（物理限制）
如果确认对象完全在画布白色区域内，但仍出现报错，这是由于物理设计和制造公差造成的，并非软件故障：
红色十字光标的发射口与主激光出口之间存在物理偏移，造成了定位光的可达范围限制：
¶ 2.1 不可到达区域类型
| 区域类型 | 产生原因 | 适用范围 |
|---|---|---|
| 顶部不可到达区 | 红色十字发射口位于主激光出口的前方 | 所有设备通用 |
| 左侧不可到达区 | 激光模组制造公差，水平方向存在微米级偏移 | 部分设备 |
| 右侧不可到达区 | 激光模组制造公差，水平方向存在微米级偏移 | 部分设备 |
物理误差来源：
¶ 2.2 可达范围对比
| 部件 | 可达范围 |
|---|---|
| 实际雕刻/切割激光 | 可以到达整个画布的所有区域（无限制） |
| 红色定位光（走边框） | 无法到达画布的顶部灰色区域，部分设备还可能无法到达左侧或右侧灰色区域 |
各类不可到达区域展示：

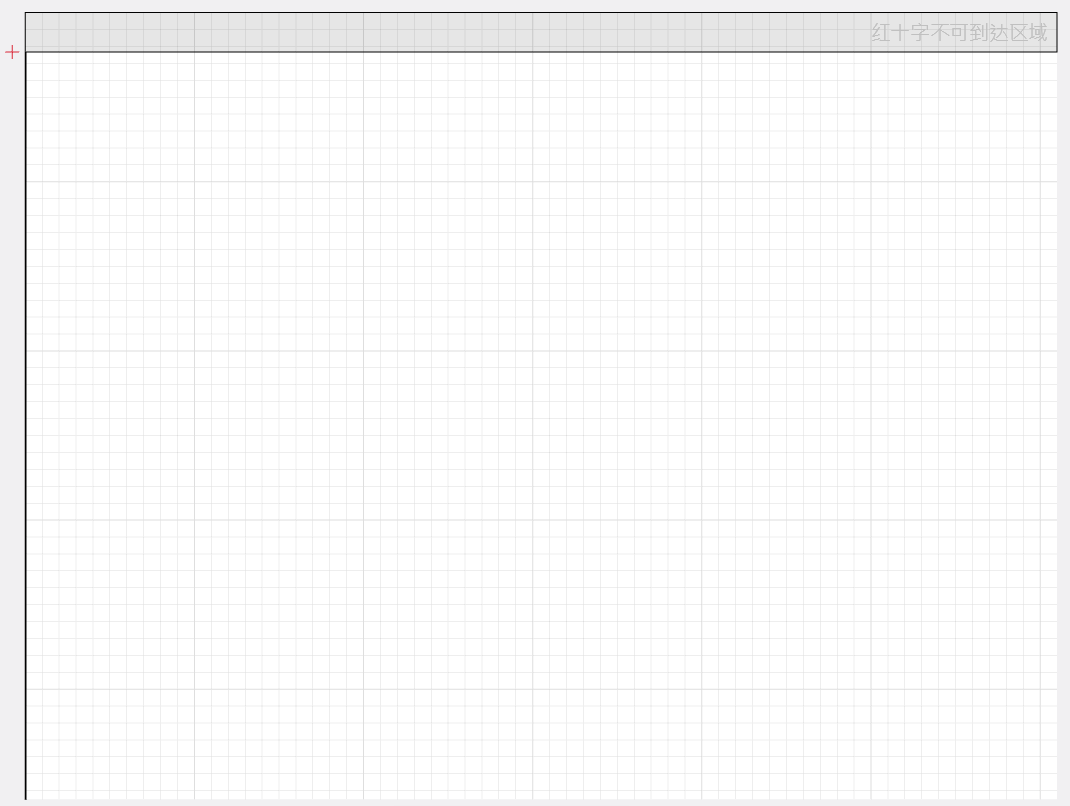

顶部区域（所有设备）：
左侧区域（部分设备）：

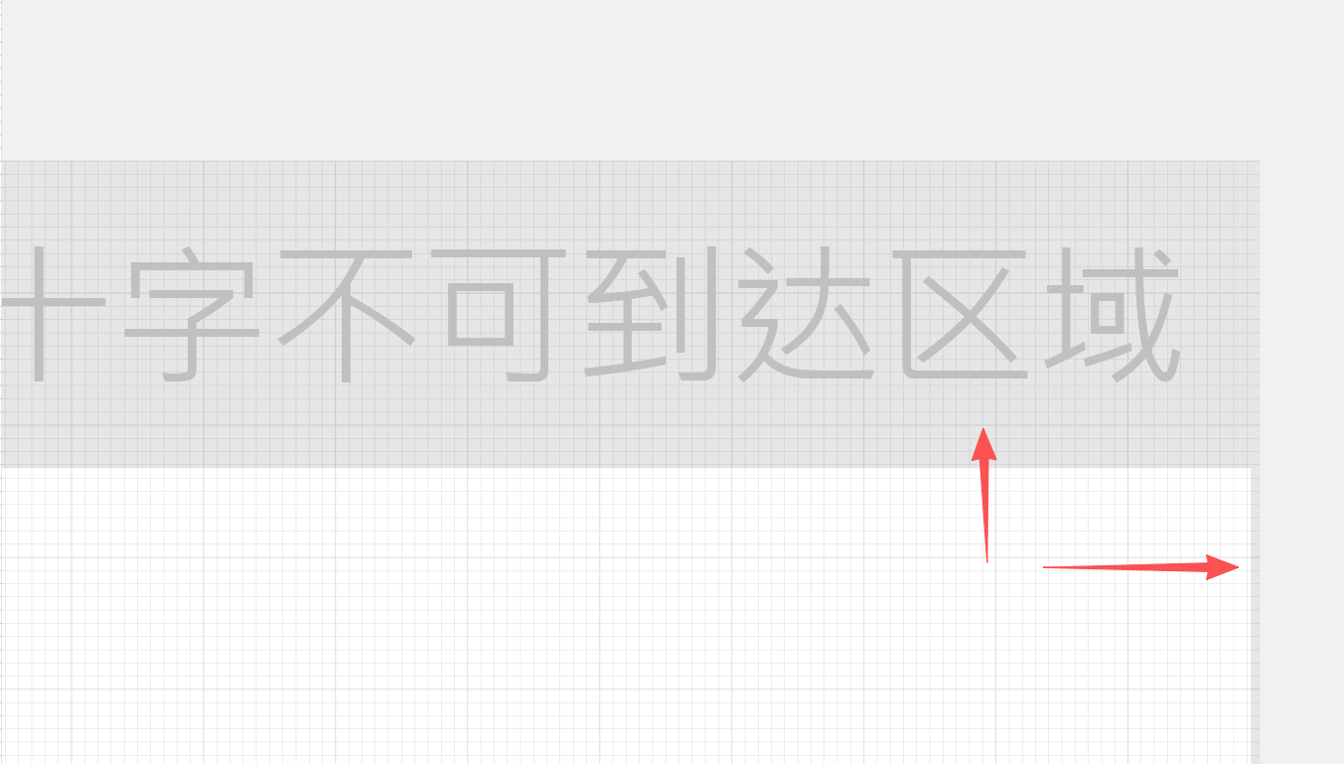

右侧区域（部分设备）：
💡 提示：左右两侧的不可到达区域非常狭窄（微米级误差），需要将画布放大到最大比例才能看清灰色区域。如果您的设备存在此区域，在摆放对象时建议从边界稍微向内留出一点余量。
¶ 3. 解决方案
¶ 第一步：检查对象是否在画布之外
首先确认所有设计对象是否都完全位于白色画布区域内：
- 查看是否有对象部分或全部在白色画布边界之外
- 如果有，将对象整体向画布中心移动，确保完全在白色区域内
- 再次尝试执行「走边框」功能
¶ 第二步：如果仍报错，检查是否在灰色不可到达区域
如果确认对象都在白色画布内但仍报错，说明对象位于红十字不可到达的灰色区域。可以选择以下两种方案：
¶ 方案一：直接加工（无需走边框）
如果您不需要预览边框范围，可以直接点击「开始加工」，不会影响正常雕刻或切割。
✅ 验证说明：以 40W 激光模组为例，设备支持的最大加工尺寸为 610mm × 465mm，即使设计对象覆盖整个画布区域（包括顶部灰色区域），激光仍可正常加工。
最大尺寸加工示例：

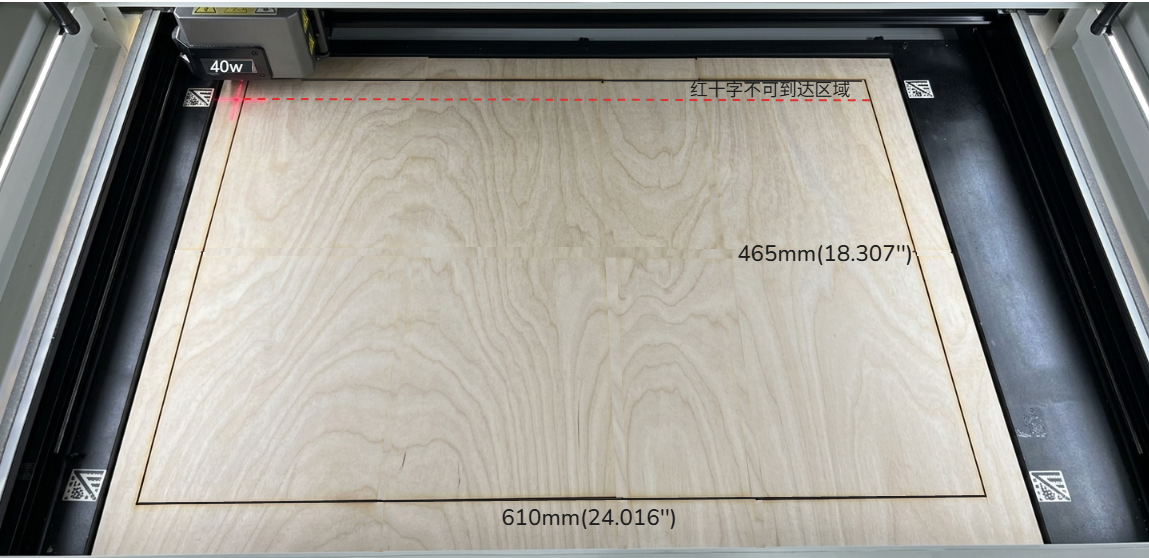

实际加工效果：
¶ 方案二：移动对象位置（如需走边框）
如果您需要使用走边框功能，请按照以下步骤操作：
- 选中所有对象：框选画布中的所有设计对象
- 移动对象：根据不可到达区域的位置调整对象：
- 如果报错来自顶部区域：将对象整体向下拖动
- 如果报错来自左侧区域：将对象整体向右拖动
- 如果报错来自右侧区域：将对象整体向左拖动
- 确认位置：确保对象的所有边缘都完全移出灰色区域
- 重新执行走边框：此时走边框功能可以正常运行
💡 提示：走边框完成后，您可以将对象移回原位置继续加工。移动对象不会改变加工效果，只会影响红色定位光的预览范围。
¶ 4. 常见问题
¶ Q: 放在灰色区域的对象，加工精度会受影响吗？
A: 不会。设备在执行加工时会自动补偿红色十字出光口与主激光器之间的物理偏移，确保激光器在红色十字所指示的精确位置上执行操作。
¶ Q: 红色十字不可到达区域有多大？
A: 这个区域很小（约几毫米），对大多数加工任务影响有限。只有当您的对象紧贴画布边缘（顶部、左侧或右侧）时，才会触发走边框报错。
¶ Q: 为什么我的设备左边/右边有不可到达区域，而别人的设备没有？
A: 这是正常现象。由于激光模组的制造公差，红色十字发射口与主激光出口的相对位置在微米级存在个体差异。出厂校准已经保证了实际加工精度，走边框的不可到达区域只是定位预览的物理限制。
¶ Q: 左右侧的不可到达区域可以校准消除吗？
A: 目前软件暂不支持用户自行校准。这个区域非常小，对实际加工没有任何影响。如果您需要使用走边框功能，只需将对象稍微向内移动一点即可。
¶ Q: 为什么不直接去掉这个物理限制？
A: 红色十字定位光的物理位置是硬件设计时为了方便用户在机器内观察激光位置而确定的。偏移补偿技术已经保证了加工精度，这是一个正常的物理特性，而非缺陷。
¶ 5. 技术说明
在设计加工图案过程中，您可以将红色十字光标视为加工的目标位置。虽然红色光标出光口和实际的激光出光口位置不同，但在设备执行作业或者走边框时，设备会自动补偿红色十字出光口与主激光器之间的物理偏移，确保激光器在红色十字所指示的精确位置上执行操作。
