¶ 1.画布介绍
画布，也称绘图窗口，是用户进行创作、编辑和预览雕刻设计的主要工作区，它直观地呈现设备的作业范围，并提供精确的定位、测量和缩放工具。
¶ 2.作业尺寸与坐标
- 默认尺寸：作业区尺寸会根据当前连接设备的最大加工区域显示。
- 坐标系：工作区使用左上角为原点（0, 0）的坐标系统。
- X轴：坐标值向右递增
- Y轴：坐标值向下递增
- 对象坐标：对象坐标是指其坐标参考点在坐标系中的位置，该参考点为对象初始状态下外框的左上角。当对象发生旋转或移动时，参考点相对于对象的位置保持不变，但其绝对位置会随旋转或移动而改变
- 单位与精度： 默认的测量单位是毫米（mm），精度为小数点后两位。如果想要切换为英寸（in），您可以在软件设置中切换画布的单位。
- 参考点：对象的坐标是它的外框的左上角。
¶ 3.标尺与网络
为了帮助您精确对齐和定位设计，画布中配备了水平和垂直标尺，以及背景网格。您可以通过右键菜单控制它们的显示或隐藏。
- 标尺：显示在画布的顶部和左侧边缘。
- 网格：由线条组成的网络，为对齐提供视觉参考。
- 切换显示/隐藏：在画布中单击鼠标右键点击任意空白地方，在右键菜单中选择相应选项来隐藏或显示标尺和网格
¶ 4.画布中的对象
每个对象或对象组都有独立的矩形外框，用于标识选中状态。当选中对象时：
- 外框以紫色显示；
- 实时显示对象外框的宽高尺寸。
¶ 5.红色十字光标
-
当您的设备连接且处于空闲状态时，画布上会出现一个红色十字光标。此图标代表激光模组的红色定位激光在设备内部的当前物理位置。设备内的红色十字仅为定位指示光（低功率红光），并非实际用于雕刻或切割的工作激光。
-
画布上显示的红色十字光标，会与设备内部激光模组的物理位置实时同步。
¶ 5.1红色十字光标使用规则
软件画布中红色十字光标的显示：
- 若设备未连接、忙碌或无法获取位置，则不显示红十字位置。
- 您可以在软件设置中选择关闭或者显示红色十字光标。
红十字不可到达区域分布：

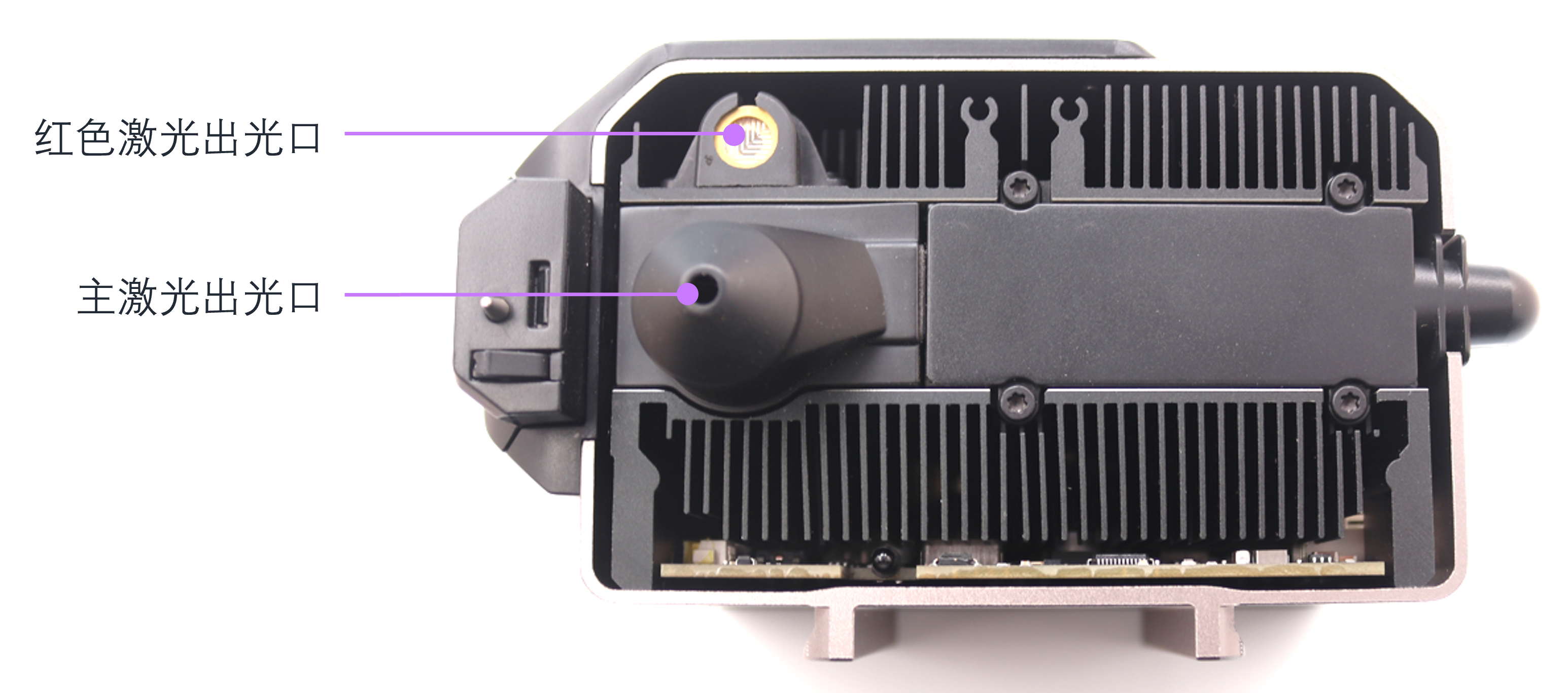

① 顶部区域（所有设备通用）：红色十字发射口位于主激光出口的前方，因此红色定位光无法触及画布的最顶部区域。
-
左侧或右侧区域（因设备而异）：由于每个激光模组存在个体制造公差，红色十字光标与实际激光在水平方向上可能存在轻微误差。因此，部分设备的画布左侧或右侧也可能出现红十字不可到达区域。
左侧不可到达区域 右侧不可到达区域
物理误差来源：红色十字发射口与主激光出口的相对位置存在微米级制造公差，导致部分设备在左/右边界出现不可到达区。由于误差非常小，需要将画布放大到最大才能看清左右两侧的灰色区域。误差在出厂校准范围内，不影响实际加工精度。
这是正常的物理特性，实际激光仍然可以在整个画布的工作区域内正常作业。
¶ 5.2 常见报错与注意事项
¶ 报错：对象摆放位置超出走边框区域
当您点击「走边框」按钮时，如果设计图纸的部分或全部位于红十字不可到达区域（画布顶部灰色区域），软件会弹出此报错提示。
报错表现：
原因说明：
红色十字光标的发射口位于主激光出口的前方，存在物理偏移。因此：
- 实际激光：可以到达整个画布的所有区域，包括顶部灰色区域
- 红色定位光（走边框）：无法到达画布最顶部的灰色区域
使用建议：
-
正常加工不受影响：即使对象位于红十字不可到达区域，只要不执行走边框操作，仍然可以正常雕刻或切割
-
如需走边框：请将对象向下移动，完全移出顶部灰色区域后再执行走边框
-
详细排查指南：请参考 对象摆放位置超出走边框区域故障排除 文章
-
最大加工范围验证：以 40W 激光模组为例，设备支持的最大加工尺寸为 610mm × 465mm，即使对象覆盖整个画布区域（包括顶部灰色区域），激光仍可正常加工：
实际加工效果：
定位说明：在设计加工图案过程中，您可以将红色十字光标视为加工的目标位置。虽然红色光标出光口和实际的激光出光口位置不同，但在设备执行作业或者走边框时，设备会自动补偿红色十字出光口与主激光器之间的物理偏移，确保激光器在红色十字所指示的精确位置上执行操作。
¶ 6.视图移动与缩放
软件提供了多种强大的工具，帮助您高效地导航工作区。
¶ 6.1手动缩放与平移画布
¶ 6.1.1使用鼠标滚轮
Win笔记本电脑：
- 缩放：按住Ctrl键，同时上下滑动滚轮，画布将以鼠标光标的当前位置为中心进行放大或缩小。缩放范围20%到4000%；
- 移动：按住Shift键，同时上下滑动滚轮，画布将左右移动。不按任何按键，上下滑动滚轮，画布将上下移动。
Mac笔记本电脑（苹果鼠标）：
-
缩放：按住 Cmd 键，同时在苹果鼠标上下滑动手指，画布将以鼠标光标的当前位置为中心进行放大或缩小。缩放范围 20% 到 4000%；
-
移动：在苹果鼠标上用手指直接上下或左右滑动，即可平移画布，无需按任何键。
¶ 6.1.2使用触摸板
Win笔记本电脑：
- 缩放：按住Ctrl使用双指捏合手势，画布将以光标位置为中心进行放大或缩小。缩放范围20%到4000%；
- 移动：按住Shift，同时使用双指滑动手势，可左右平移画布。不按任何按键，使用双指滑动手势，可上下平移画布。
Mac笔记本电脑：
- 缩放：按住Cmd使用双指捏合手势，画布将以光标位置为中心进行放大或缩小。缩放范围20%到4000%；
- 移动：用手指直接在触摸板上下或左右滑动，即可平移画布，无需按任何键。
¶ 6.2一键缩放
为了实现精确且可重复的视图，您可以使用预设的缩放级别。点击画布中右下角的缩放比例，将弹出对应的缩放级别的选项。
-
适应画布： 此操作会自动调整缩放级别，使您的整个工作区及其中的所有对象都能在屏幕上完整可见。视图将居中显示，并在四周留有少量空白。这也是您打开软件时的默认视图。
-
适用对象： 此操作会放大到当前选中的对象上，使您的画布视图被所选内容填满。这非常适合于关注设计特定部分的细节。如果未选中任何对象，此操作不会改变缩放。
-
指定缩放级别：20%、50%、100%、200%、400%、800%、1600%和4000%。
-
放大(+) / 缩小(-) 按钮： 点击 + 或 - 按钮会将缩放级别“吸附”到下一个最接近的预设值。例如，如果您当前的缩放比例是95%，点击 +，视图将跳转到100%。如果您点击 -，它将跳转到50%。使用这些按钮时，将以画布视图的中心点为中心进行缩放。
